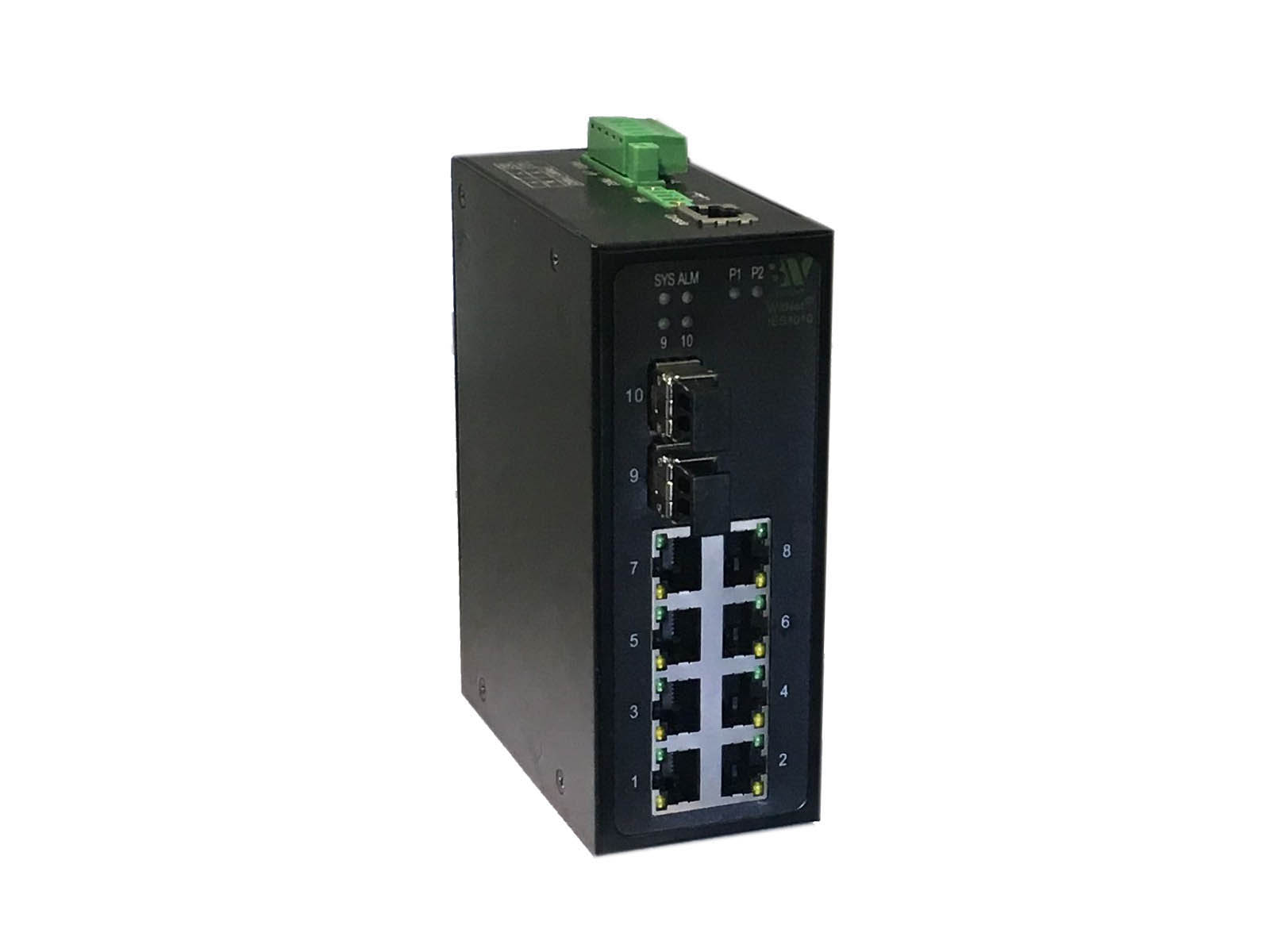

RugNet IES1010工业以太网交换机是北京博维亚讯技术有限公司开发的一款非网管工业以太网交换机，最多支持10个接口。可配置为2光8电/8电等，光口支持千兆或百兆，接口类型为LC型，电口为10/100BASE-T（RJ45）接口。超强的交换能力确保全线速过滤转发，为需求大带宽数据传输业务提供了可靠性的通信保障。

该系列产品独特之处在于：低功耗、无风扇散热电路设计，支持存储转发功能，实现线速无阻塞数据交换等强大以太网交换功能能；拥有自主知识产权的电路保护和抗电磁干扰、即插即用等性能，使用了标准的DIN-3.5导轨安装方式，确保在各种恶劣工业环境下长期稳定、可靠、安全使用！是一款性价比极佳的国产精品实时工业以太网光交换机，非常适合应用于电力、矿业、石油化工、煤矿、高速公路、地铁、桥梁等工业自动化领域。完全可以替代目前市场上占主导地位的国外同类产品！

关键特性

·智能存储转发，线速无阻塞数据交换

·100/1000M、半/全双工、MDI/MDI-X自适应

·最多支持8个百兆电口，2个千兆或百兆光口

·电源输入等级可灵活配置选择

·即插即用

·符合工业四级电磁兼容性要求

·工作温度：-40°C~+85°C

·凹凸表面散热技术，无风扇

·满足严苛电气环境可靠工作要求

·IP40保护等级，金属外壳

·DIN卡轨式或壁挂式安装

端口

百兆电口：10/100Base-T(X)自适应以太网RJ45接口

百兆/千兆光口：100/1000-FX,LC接口

电源端口：5芯5.08mm间距插入式端子

技术

IEEE 802.3u(1000Base-T)

IEEE802.3i(100Base-T)

IEEE802.3z(10Base-T)

存储转发处理方式

交换属性

MAC 表：8K

背板带宽：5.6Gbps

包转发率：4.2Mpps

交换延迟：<5μs

包缓冲区：1Mbit

线缆

双绞线：0-100m(采用标准CAT5，CAT5e网络线缆)

多模光纤：1310nm,5Km(百兆)

单模光纤：1310nm,20km/40km/60km(百兆)、1550nm,60km/80km(百兆)、

1310nm,10km/40km(千兆)、1550nm,60km/80km(千兆)

电源

输入电压：220VAC/DC(85~264VAC,120~300VDC)

24VDC(10~36VDC)

48VDC(18~72VDC)

110VDC(72~154VDC)

接入端子：5芯5.08mm间距插入式端子

功率：<5W

过载保护：支持

反接保护：支持

冗余保护：支持

机械结构

机箱：凹凸表面散热技术，无风扇

防护等级：IP40

安装方式：DIN卡轨式安装或壁挂式

机壳尺寸（W×H×D）：53.6mm×135mm×106.5mm

重量：1KG（含包装）

环境

工作温度：-40°C~+85°C

存储温度：-40°C~+85°C

相对湿度：0~95%无凝结

质保

MTBF 35年

Warranty 5年

符合标准

EMI:

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS:

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz～2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

机械:

IEC60068-2-6(振动)  IEC60068-2-27(冲击)  IEC60068-2-32(自由跌落)

工业:

IEC61000-6-2

铁路:

EN50155,EN50121-4

SPF光口

百兆电口

RugNet IES1010-2S/M-8T

2

8

24VDC、

48VDC、

110VDC、

220VADC

支持冗余电源

RugNet IES1010-2GX-8T

2

8

RugNet IES1010-1S/M-8T

1

8

RugNet IES1010-1GX-8T

1

8

RugNet IES1010-8T

-

8
