项目概况

乘客信息系统（Passenger Information System，以下简称PIS）是：地铁运营线路采用可靠的网络技术、多媒体传输技术、图像显示技术，在特定的地点、指定的时间范围内，将特定的信息传输给乘客，并将乘客信息传输给运营管理人员。可以实现节目制作、地铁信息运营信息服务、广播节目制作、转播、多媒体实时资讯插播发布、智能播出信号及数据传输、视频监控等功能。

系统概述

PIS系统伴随WLAN移动通信等相关技术的日趋成熟而备受青睐，它将原来单调、封闭的车厢变得智能、娱乐而又丰富多彩。既确保了列车的运行安全又增加了乘客的舒适感。PIS系统作为地铁公司与乘客之间最直观的信息交互平台，除了能在车厢内显示乘车须知、列车时刻表等文本信息以外，还可播放股票信息、新闻、赛事直播、广告等实时动态信息，发生火灾、阻塞及恐怖袭击等非正常情况，还可提供动态紧急疏散提示。

项目方案

车载局域网络系统分别由车头驾驶室网络部分、车载局域网部分及车尾驾驶室网络部分。其中车头驾驶室网络部分由车载无线网络单元即无线设备、车载天线、车载网络交换机和车载视频控制器组成。车尾驾驶室网络部分也由车载无线网络单元即无线设备、车载天线、车载网络交换机和车载视频控制器组成。通过网络交换机把车厢内的摄像头及显示器均连接至车载局域网络。

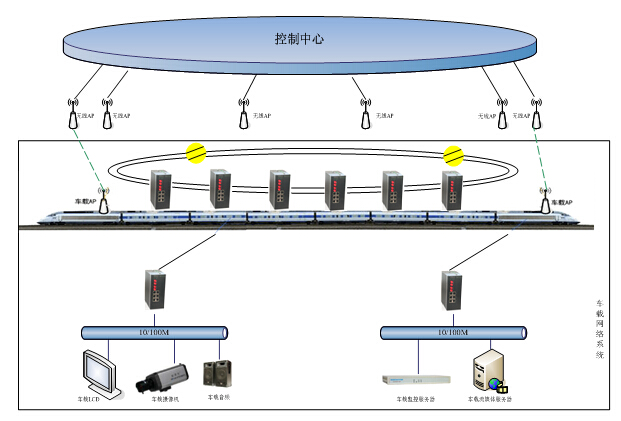

拓扑结构

产品优势

IES3009之间组成自愈环或链形网。在实际应用中，任何一段线路出现故障时，网络可自动倒换并自愈。同时IES3009也支持断电保护功能，在网络中任何一节点断电时，ES3009可自动旁路并导通线路，保证了其它节点的正常运行。此外，该型号产品通过轨道交通行业EMC测试能够适应各种复杂的现场环境，对于稳定性要求极高的轨道交通行业，IES3009系列产品可为用户提供极为可靠的通信安全保障。

产品说明

1、产品特性

l  最大支持9个个百兆接口，可配置为4光4电/3光6电/2光4电，百兆光接口可选 SC/ST/FC

l  支持IEC62439 MRP国际标准环网冗余协议，冗余保护时间小于50ms,最大支持200节点，支持相切环和耦合环组网

l  支持RSTP/STP/MSTP(IEEE802.1w/d/s)冗余协议

l  灵活的组网方式，可组成各种环网、链网、星型网和相切环

l  支持IGMP Snooping和GMRP过滤多播封包

l  支持基于端口的VLAN、IEEE802.1QVLAN和GVRP协议，轻松实现网络管理通过QOS-IEE802.1p/1Q和TOS/Diffserv提升决策机制

l  支持SNMPV1/V2c/V3用于不同级别的网络管理采用RMON提升网络监控能力

l  带宽管理优化处理，精确广播风暴控制

l  端口环路保护功能，有效避免环网风暴

l  内置诊断功能，方便网络故障分析和排查

l  端口锁定只允许授权的MAC地址访问

l  支持强大的ACL，硬件支持L2-L7层数据过滤

l  支持多端口镜像用于在线调试

l  异常事件通过继电器自动输出报警

l  可通过WEB浏览器、Telnet/serlal console对产品配置调试

l  优于工业四级的电磁兼容抗扰性，适应恶劣的电磁干扰环境

l  电源输入等级可灵活配置选择，直流电源冗余输入

l  工作温度：-40°C~+85°C

l  DIN卡轨式，壁挂式安装

l  IP40防护等级

2、端口

百兆电口：10/100Base-T(X)自适应以太网RJ45接口

百兆光口:可选SC/ST/FC

CONSOLE口:RJ45

告警端口：3芯3.81mm间距插入式端子

3、技术

IEEE802.3IEEE802.3U,IEEE802.1d,IEEE802.1w,IEEE802.1p,IEEE802.1q

4、交换属性

背板交换带宽：8.8Gbps

MAC地址表:8K

5、线缆

双绞线：0-100m(采用标准CAT5，CAT5e网络线缆)

多模光纤：1310nm,2Km(百兆)

单模光纤：1310nm,20Km/40km/60km(百兆)，1550nm,60km/80km(百兆)

6、电源

输入电压：24VDC（18~36VDC），48VDC（36~72VDC），110VDC（66~154VDC），220VAC/DC(132~300VA/176~400VDC)

接入端子：5芯5.08mm间距插入式端子

功率＜9.7W

冗余保护：支持（24VDC、24VDC）

7、机械结构

机箱：凹凸表面散热技术，无风扇

防护等级：IP40

安装方式：DIN卡轨式安装或壁挂式

机壳尺寸（W×H×D）：136mm×69mm×125mm

重量：2KG（含包装）

8、环境

工作温度：-40°C~+85°C

存储温度：-40°C~+85°C

相对湿度：0~95%无凝结

9、质保

MTBF 35年

Warranty 5年

10、符合标准：

IEC61000-4-2(ESD):±8KV接触放电，±15KV空间放电

IEC61000-4-3(RS)：10V/m(80~1000MHZ)

IEC61000-4-4(EFT):电源线：±4KV数据线;±2KV

IEC61000-4-5(Surge)电源线：±4KV/CM±2KV/DM;数据线;±2KV

IEC61000-4-6（射频传导）：3V（10KHZ~150KHZ），10V（150KHZ~80MHZ）

IEC61000-4-8(工频磁场)：100A/m(cont).1000A/m,(1s to 3s)

IEC61000-12/18(震荡波)：2.5kv/CM, 1kv/DM

IEC61000-4-10(阻尼震荡)：30A/m

IEC61000-4-16(共模传导)：30V（cont）.300V,(1s)

FCC CFR47 PART 15/EN55022:Class A&B

IECC61000-6-2 (通用工业标准)，EN50121-4（轨道交通）

11、订购信息
